技術參數表                                    尺寸單位：毫米

	DW15	DW30	DW50	DW125	DW160	DW225	DW400	DW500	DW600	DW1000
額定吸收功率（KW）	15	30	50	125	160	225	400	500	600	1000
扭矩測試精度（F/S）	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%
轉速測量精度 (F.S)	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%
主軸最高轉速(r/min)	12000	10000	8000	7000	8000	6000	5500	5000	3500	3000
主軸轉向	左或右	左或右	左或右	左或右	左或右	左或右	左或右	左或右	左或右	左或右
制動力范圍(N)	0-27	0-78	0-167	0-625	0-600	0-1125	0-2000	0-2900	0-3500	0-6670
最大吸收扭矩(N.m)	26	75	159	595	573	1075	1905	2770	3340	6363
最大扭矩時轉速(r/min)	5500	3800	3000	2000	2600	2000	600 - 2000	600 - 2000	1000 -1715	750-1500
最大耗水量(L/h)	400	800	1350	3200	4000	6000	10000	13500	15000	26600
主軸總長	396	428	506	616	640	750	1070	1070	1200	1250
主軸中心至底座下底高	280	280	300	380	400	600	600	600	750	850
底座外形尺寸(長×寬×高)	550×400× 125	500×400×125	650×430×130	795×545×160	700×600 × 200	1020× 780×300	1020× 780×300	1020× 780×300	1200× 900×400	1420×1000×400
地腳螺孔位置及孔尺寸	502×352 4-ф17	502×352 4-ф17	590×370 4-ф17	725×480 4-ф22	650×550 4-ф22	900×680 4-ф22	900×680 4-ф27	900×680 4-ф27	1105× 800 4-ф27	1300×900 6-ф35
允許排水最高溫度(°C)	65-70	65-70	65-70	65-70	65-70	65-70	65-70	65-70	65-70	65-70
轉動慣量(Kgf.m)	0.01	0.04	0.08	0.18	0.88	1.25	3.80	3.80	4.55	7.25

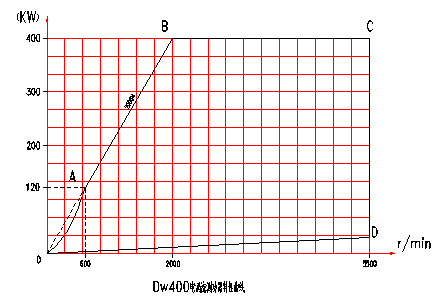

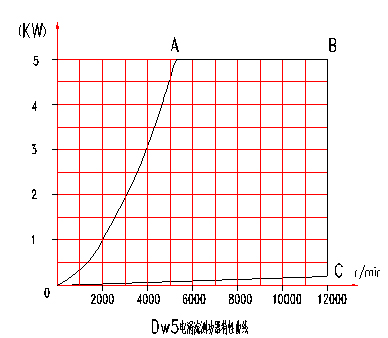

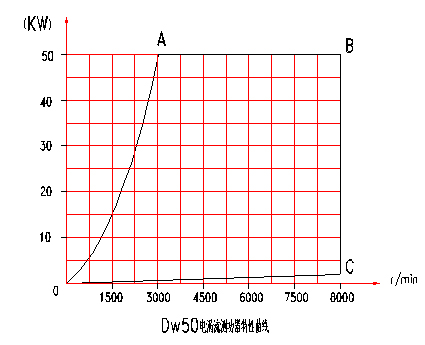

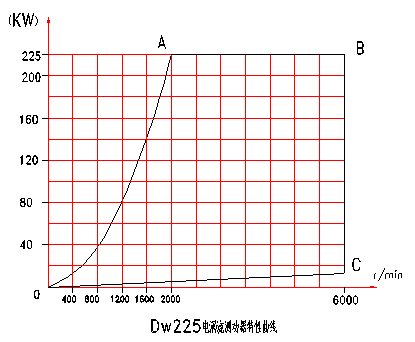

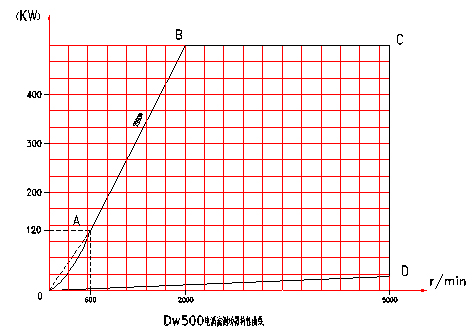

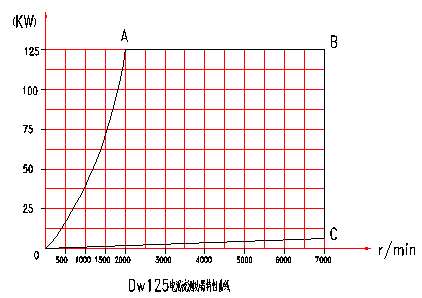

2、特性曲線：
　　　

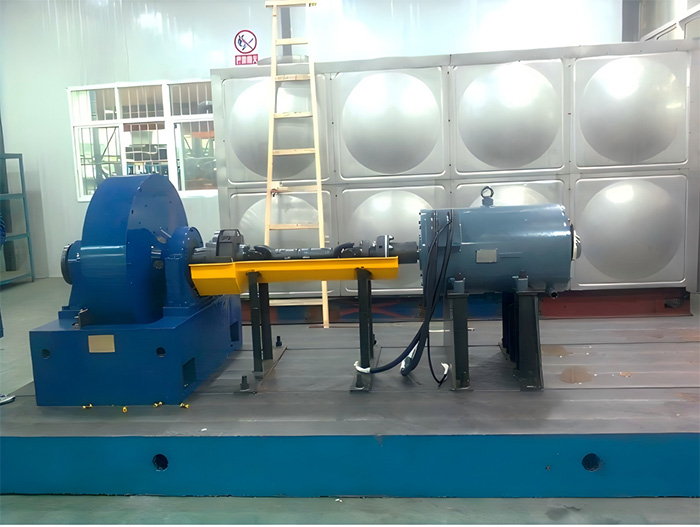

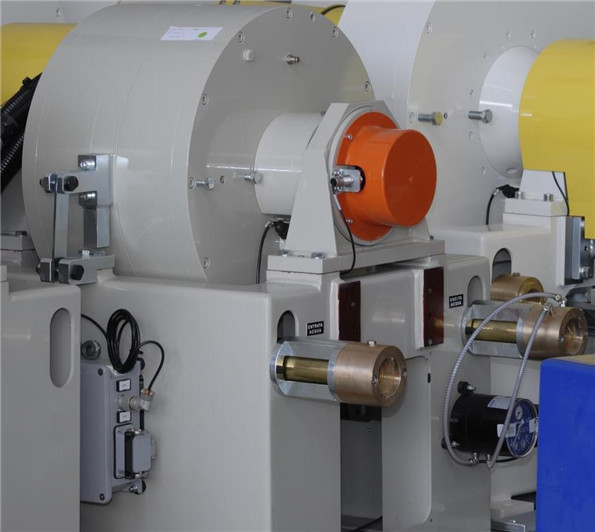

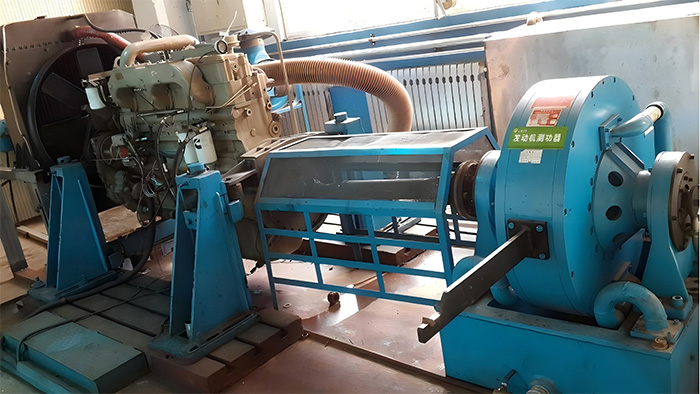

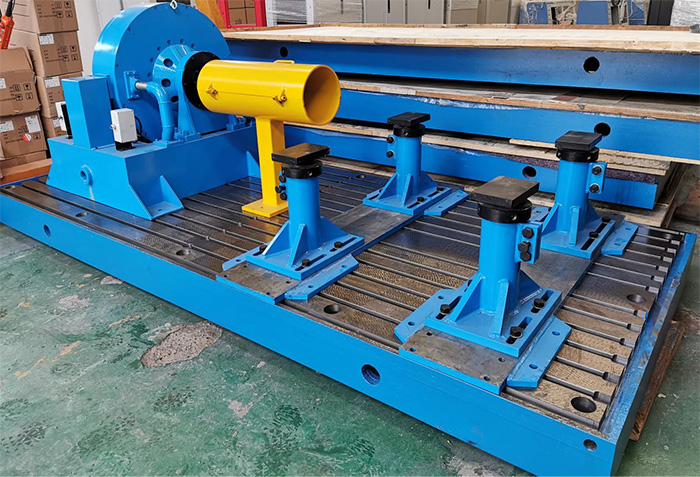

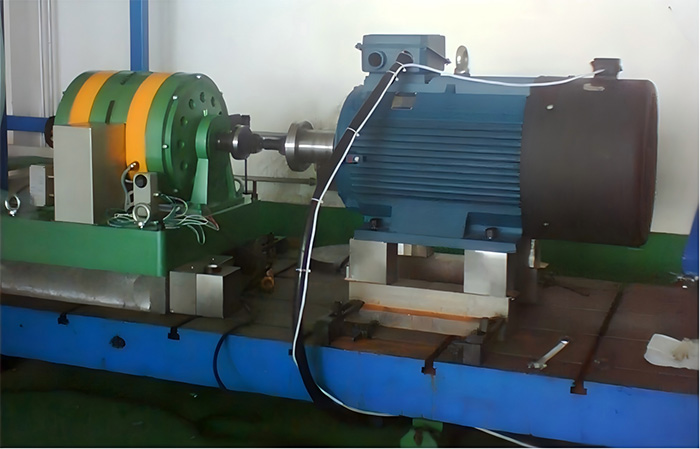

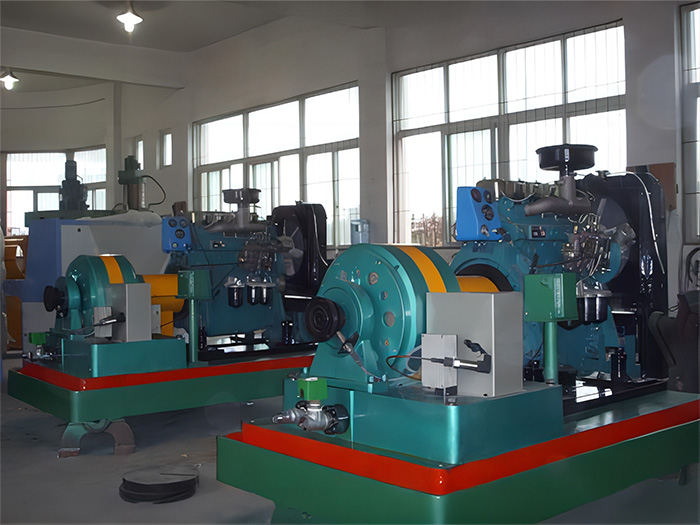

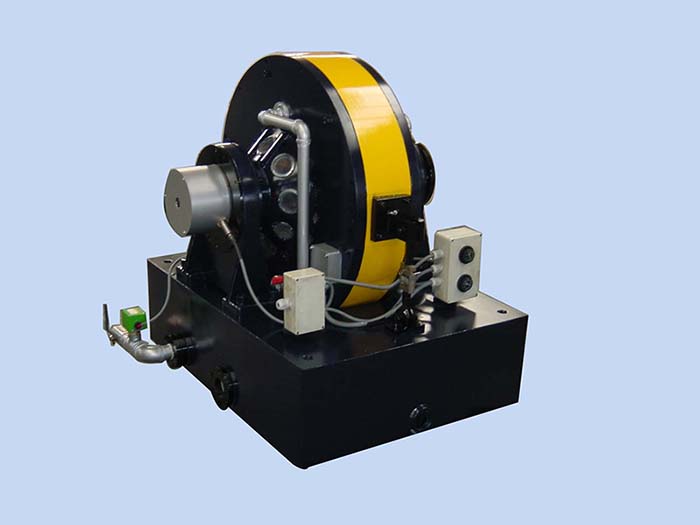

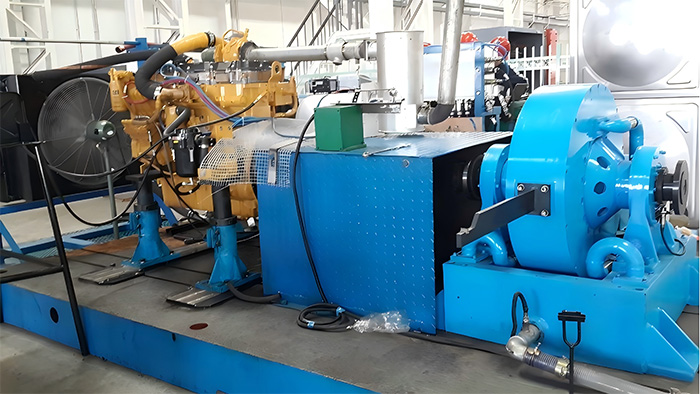

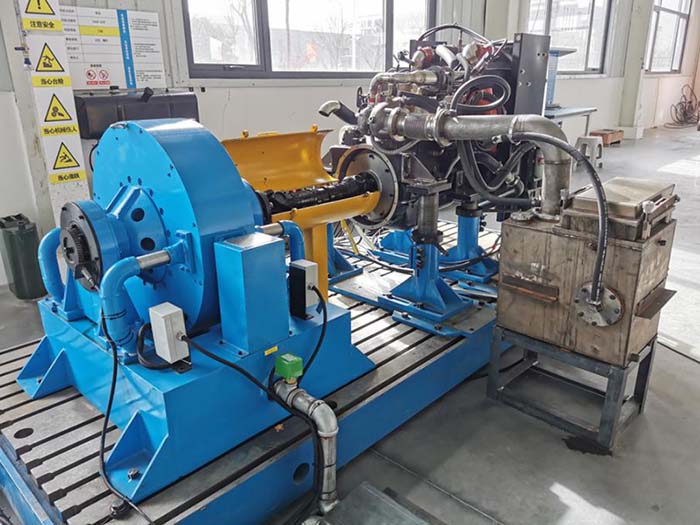

3、現場照片

DW125 電渦流測功機

DW250 電渦流測功機

DW400 電渦流測功機

DW400 電渦流測功機

DW400 電渦流測功機

DW600 電渦流測功機

DW315T電渦流測功機

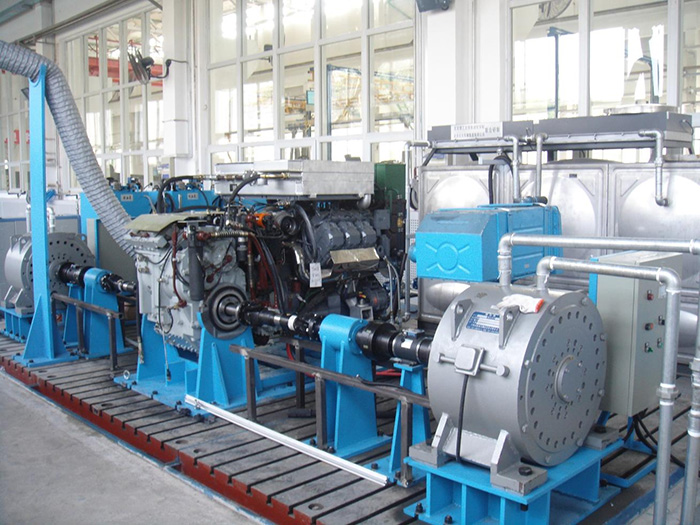

坦克動力傳動裝置（發動機、變速箱）加載試驗臺

DW1000T電渦流測功機

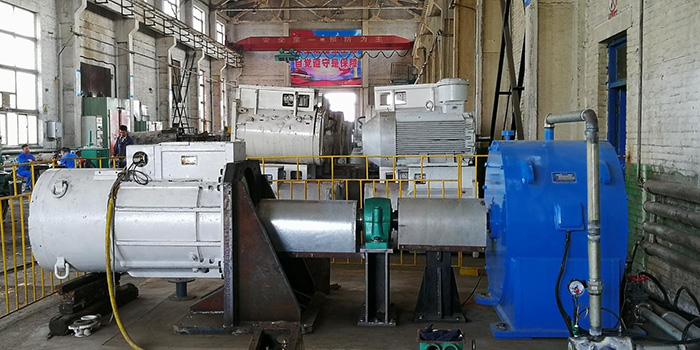

煤礦防爆電機加載試驗臺

序號	規格型號	額定扭矩 （Nm）	主軸允許最高轉速（r/min）	主軸中心高（mm）	測功器凈重（Kg）	循環水量 (m3/h)
1	DW5	10	12000	280	60	0.3
2	DW10	30	10000	280	80	0.4
3	DW15	35	8000	280	90	0.5
4	DW20D	55	5000	280	100	0.5
5	DW50	159	8000	300	150	1.3
6	DW120	590	7000	380	280	3.0
7	DW125	650	3500	380	300	3.2
8	DW160	765	6500	400	350	4.0
9	DW225	850	3500	600	400	6.0
10	DW250	1060	6000	600	420	7.0
11	DW350	1700	3000	600	510	8.5
12	DW400	1905	5000	600	550	10.0
13	DW500	2500	5000	650	850	12.0
14	DW600	3340	3500	750	950	15.0
15	DW800	5200	3000	750	2100	18.0
16	DW1000	6363	3000	750	3200	25.0
17	DW1500	9500	2500	800	4000	40.0
18	DW2000	12700	2500	800	6000	60.0
